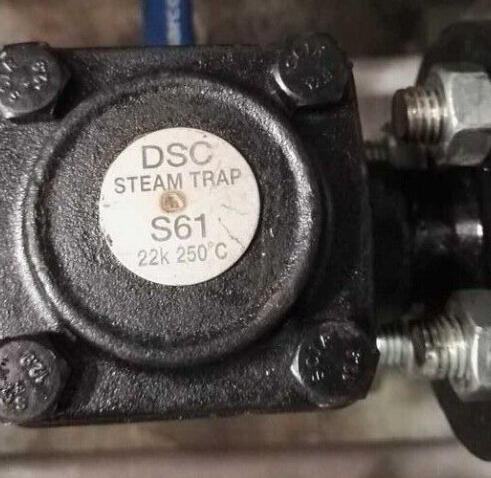

点击图片查看原图
工作原理：
1.中国台湾DSC倒筒式疏水阀内部是一个倒吊桶为液位敏感件，吊桶开口向下，倒吊桶连接杠杆带动阀心开闭阀门。台湾DSC倒筒式疏水阀能排空气，不怕水击，抗污性能好。过冷度小，漏汽率小于3%，Zui大背压率为75%，连接件比较多，灵敏度不如自由浮球式疏水阀。因倒筒式疏水阀是靠蒸汽向上浮力关闭阀门，工作压差小于0.1MPA时，不适合选用。
2.当装置刚启动时，管道内的空气和低温凝结水进入疏水阀内，倒吊桶靠自身重量下坠，倒吊桶连接杠杆带动阀心开启阀门，空气和低温凝结水迅速排出。当蒸汽进入倒吊桶内，倒吊桶的蒸汽产生向上浮力，倒吊桶上升连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶连接杠杆带动阀心开启阀门，循环工作，间断排水。
结构特点：
1、排水量大。
2、可更換零件。
3、可裝逆止閥。
4、全部型號均附過濾器。
5、體積小、重量輕、流量大、抗結凍。
6、無須選擇節流孔，22K 以下皆可使用。
7、B 型設計可使用於過熱蒸汽，於訂購時註明。
8、適用於中低壓蒸汽主管及小型熱交換器後使用。
材质表：
| 外壳 | 碳钢 |
| 膜盒 | 不锈钢 |
| 膜片 | 不锈钢 |
| 弹簧 | 不锈钢 |
| 过滤器 | 不锈钢 |
| 逆止阀 | 不锈钢 |
| 螺丝 螺帽 |
碳钢 |
结构尺寸：
No.S61 尺寸单位(mm) 工作压力(kg/cm2) 重量(kg)
| 型号 | 口径 | A | B | C | 工作压力 | 重量 |
| S61 | 15,20,25 | 114 | 69 | 21 | 22 |
2.2 |
